设备概述：

该水基网板清洗机主要针对于电子行业SMT网板使用水基清洗液体进行的清洗。使用业界最先进的清洗工艺，达到100%的洁净和对环境的保护。
机器由清洗系统、漂洗系统、干燥系统、过滤系统组成。机器以电力、压缩空气为能源,人工方式将网板放入清洗室内,设定好触摸屏中的清洗、漂洗、干燥及其他相关参数后,按下启动按钮,网板会被自动的清洗、漂洗和干燥。当设定的清洗工艺流程结束后自动停止运行，并且复位，以便实现下次的工作流程。本机器非常方便作业人员清洗网板,大副提高生产效率和品质。属于新型、高性能全自动清洗设备。设备使用水基型的液体清洗剂及DI水作漂洗，无任何安全隐患，并且对人员无伤害。

应用领域：

清洗对象：

清洗工艺及原理流程：

放置网板→参数设定→稀释液加温→抽取至喷淋液箱→清洗→稀释液回收→漂洗水添加→漂洗→热风干燥

产品结构和功能：

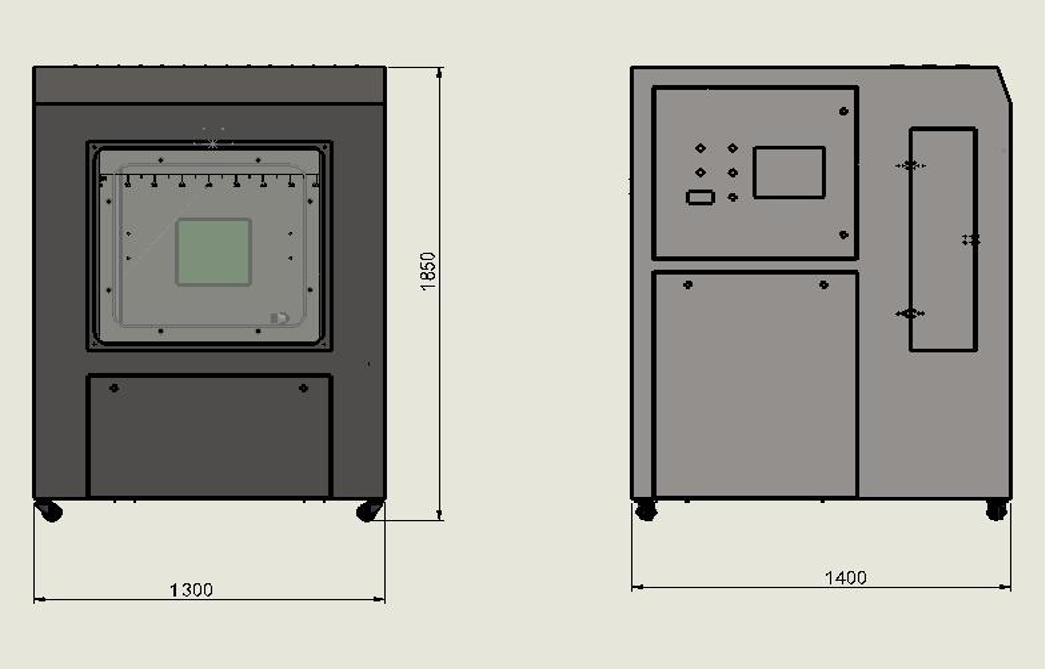

外形尺寸： 长1300mmX宽1400mmX 高1850mm

内部移动机构：

1、该机构采用高精密直线导轨，滑块，滚珠丝杆，通过步进电机驱动做动力左右往 复运动，保证每次复位准确，寿命长，维护或更换方便。
2、运行喷杆往复左右移动喷淋，可选择局部区域实现有针对性的喷淋。

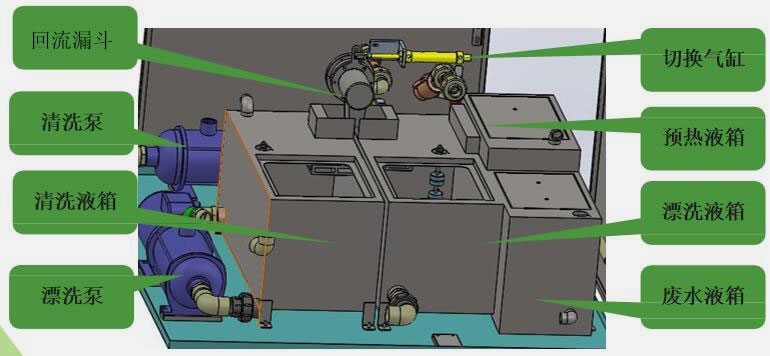

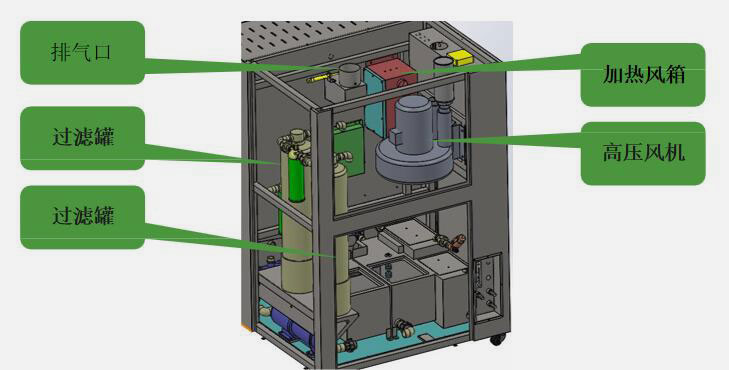

主要结构：

产品特色：

1、专用于水基清洗液清洗网板、误印板、PCB/PCBA等工艺的高压喷淋系统。
2、双液体槽，配备加热系统，实现清洗、漂洗和热风烘干需求。
3、工艺流程：清洗-化学隔离- 漂洗（开环/闭环）- 干燥。
4、配制先进的全自动触摸屏操作软件，程序文件保存，使用及其简单化。
5、系统计数功能,可自动累计清洗网板数量及循环过滤次数。
6、液体和泵浦压力可通过面板压力表显示，及时反馈设备运行状况。
7、喷淋压力采用压力传感器监控，如过设置压力范围会报警。 8、电阻率监控漂洗液,保障洁净度，电阻率可设置，满足不同钢网工艺需求。
9、液体直接回流，减少液体的消耗。
10、整体不锈钢机身坚固耐用，耐酸性、碱性等清洗液。
11、漂洗水可通过离子过滤实行长时间零排放。
12、高压风机+热风烘干，干燥效果更快速彻底。
13、更低运行成本，每次清洗只需30-120ml液体,清洗结束采用压缩空气回收管 道及泵浦残留余液，能减少50%液体消耗。

功能说明：

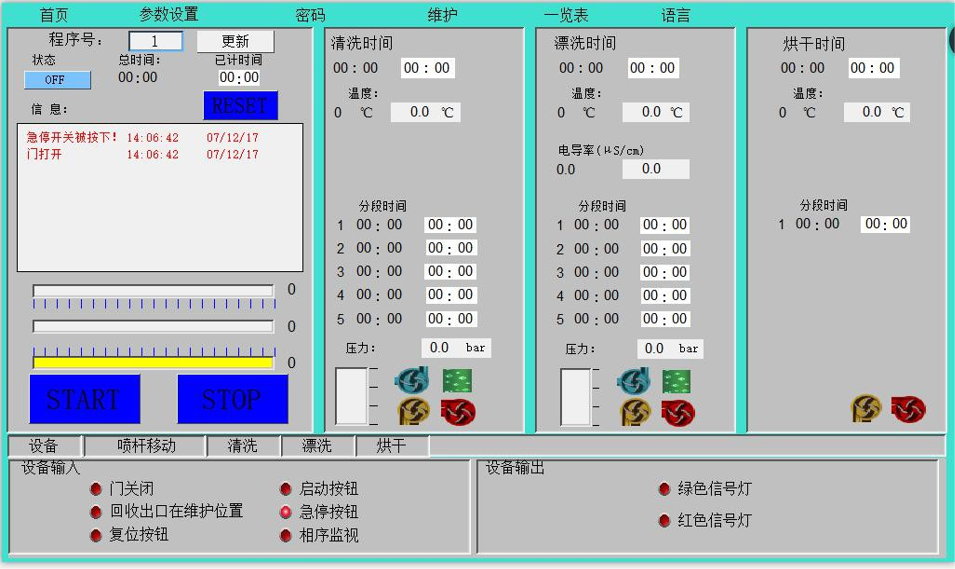

触摸屏操作界面
采用稳定可靠的进口品牌彩色触摸屏,针对:溶剂温度、清洗时间、漂洗次数/时间、 漂洗温度、烘干时间、烘干温度、电导率监控参数等等设定；

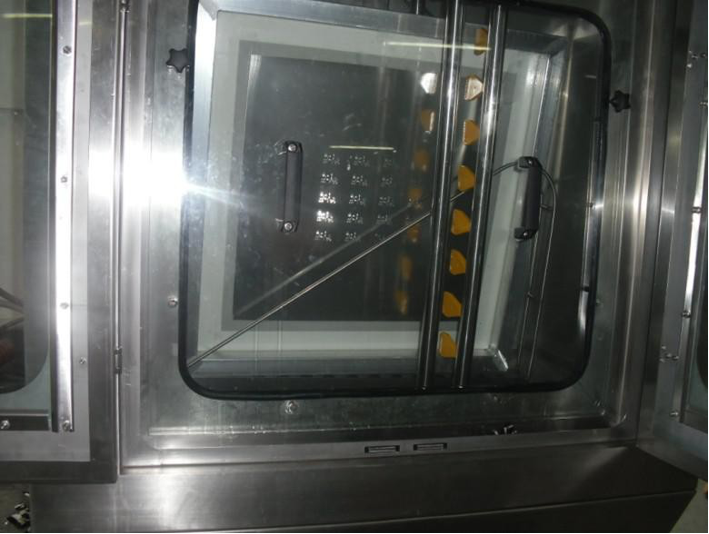

可视化密封设计，能观察清洗全部过程。

清洗实例对比:
