JL-850 全自动在线式V-CUT分板机
全自动在线式V-CUT分板机
自动走刀式分板机作业流程 1.轨道进料或上板机进料。 2.分板机将开始运行。 3.线路板到指定位置后机械手夹取板，然后送料进。（由伺服电机控制，数据根据PCB可设置）。 4.切割刀具开始运行，通过下直刀固定，上圆刀走动，来将PCB板分离。板不动刀动，防止元器件损伤。 5.产品输送带开始运行，产品分割完成后，人工或机械手将完工产品取走。 6.机器完成一个工作流程。 功能特点 1、JL-850 PCB全自动在线式V-CUT式分板...
13356471516
|

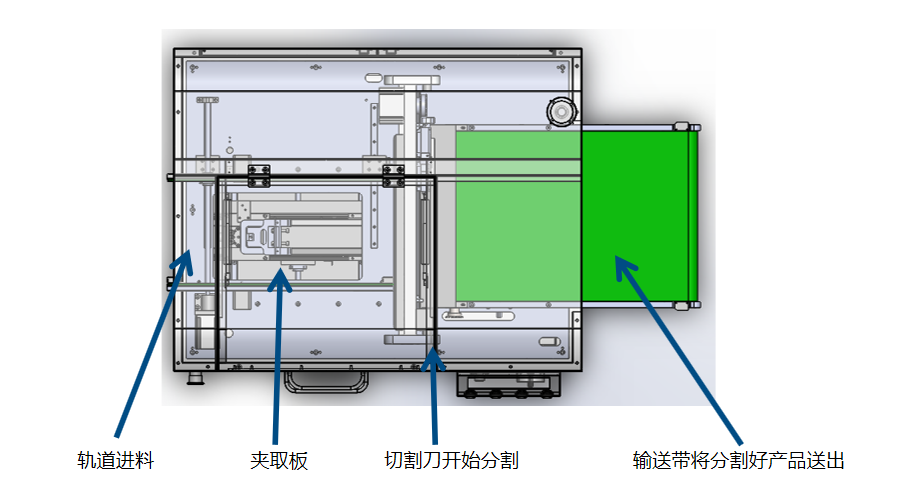

1.轨道进料或上板机进料。
2.分板机将开始运行。
3.线路板到指定位置后机械手夹取板，然后送料进。（由伺服电机控制，数据根据PCB可设置）。
4.切割刀具开始运行，通过下直刀固定，上圆刀走动，来将PCB板分离。板不动刀动，防止元器件损伤。
5.产品输送带开始运行，产品分割完成后，人工或机械手将完工产品取走。
6.机器完成一个工作流程。
功能特点
1、JL-850 PCB全自动在线式V-CUT式分板机，微电脑控制全自动分板，高效率同时兼具走刀式分板机的各种优点：应力小走刀式分割避免线路板暗伤、锡裂等问题，适用性广泛，适合双面带有元件的线路板。
2、采用了 PLC 和触摸屏人机界面控制系统，自动故障停机显示，智能参数定位系统，可精确的实现 PCB等距或不等距 v-cut 槽每一步对位，设置有点动功能，点动功能可手动点动实现确认 v-cut 对刀精准度,从而更能保证分割出的品质产品。
3、对接上板机可实现无人值守全自动化分板作业，自动精确送料分板，省人工对 v-cut 槽的麻烦，有效提高分板效率，防止人工对槽不准造成的废板产生。
4、可保存100组数据，快速更换PCB 板，无需要重新编写参数即可实现快速换板切割，普通员工即可快捷操作，一台机器实现分割多种板型。
5、机器还设有操作技术员使用界面和工程技术员使用界面，操作技术员使用界面可下载相对生产的产品数据工作，但不可更改数据，工程技术员使用界面是带有密码输入密码输入后工程技术员就可对数据更改下载等。
6、走刀式分板应力相对较小，适用PCB板型广泛，对于双面带有元器件的电路板依然是很好的选择，有效避免暗伤、锡裂等问题产生；
7、可调节送板宽度，以适应各种规格之PCB板。
8、设备带有传送带，可将分割好的PCB板传送到生产线。
9、安全性高，确保安全生产。
结构介绍

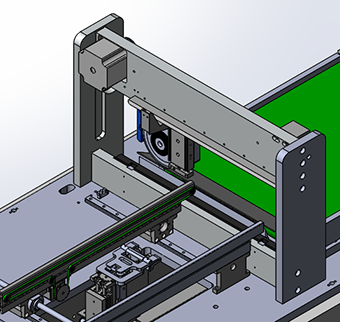

特点：
1、定位精度高。
2、切板应力小。
3、安全性能高。
4、自动送板、切板，效率更高。
5、可对接上下板机，更省人工。
6、台湾TBI丝杆。

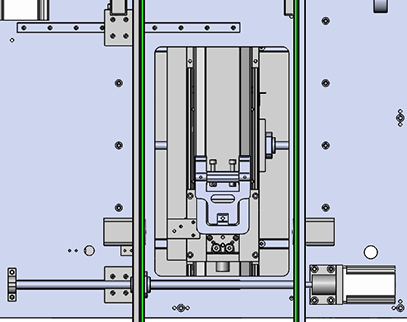

特点：
进料轨道自动调节，适用于尺寸在100mm-350mm之间的PCB，调试简单。（特殊板型可定做）

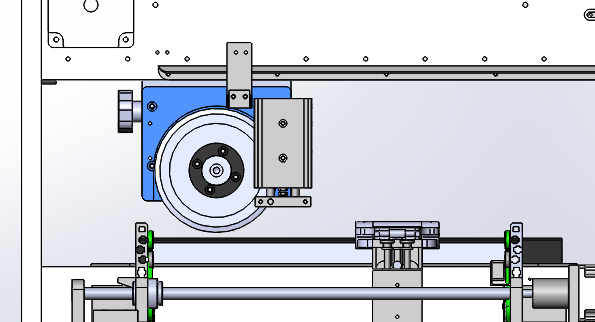

特点：
1、刀具材质：进口SKH31高速钢
2、刀具品牌：捷力
3、刀具尺寸：圆刀ϕ125mm×3mm 直刀400mm×43.5mm×6mm(注：刀片使用寿命100万次，可重复翻磨再使用，刀片视情况而定，可翻磨1-3次。）
